了解一下無線測溫系統設計的重要性
無線測溫系統主要由無線溫度傳感器、無線溫度監測儀、監控中心上位機、通信鏈路構成，其中。無線溫度傳感器主要安裝在開關柜面板上。用來收集各子無線溫度傳感器的數據。并進行處理和儲存，所有的無線傳感溫度監測儀都利用RS485總線和監控中心上位機進行通信，從而組成分布式監測系統。

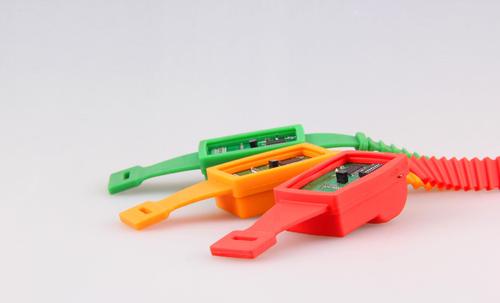

無線溫度傳感器主要用來測量帶電物體表面溫度。如對高壓開關柜中的母排接頭和裸露觸電的運行溫度進行監測。無線溫度傳感器主要包括測量電路、溫度傳感器、無線調制接口、邏輯控制電路、供電電路。通過無線網絡將溫度信號傳送到無線溫度監測儀。無線溫度傳感器由于體積比較小。適合用來測量開關柜中的溫度熱接點，可以對開關柜中引出電纜接頭，觸頭、母線連接點的運行溫度進行測量。
無線溫度收發器主要用來對溫度傳感器的數據收集、儲存、處理、報警信號輸出等，其中監控中心PC機和RS485進行通信。LCD人機交互主要用來對當前無線傳感器無線溫度監測信息和溫度數據信息進行顯示?，F(xiàn)場用戶可以通過執行輸入操作、輸出操作進行控制。例如對無線傳感器進行查詢和設置，而無線溫度監測儀則可以用來進行運行日志的查詢和配置。
它采用傳感技術和無線通訊技術進行高壓隔離和信號傳輸，利用其固有的絕緣性和抗電磁場干擾性能，解決高壓開關柜內觸點運行溫度不易監測的難題。本系統適用于各種類型的高壓設備的溫度在線監測，具有可靠的高壓隔離、抗強電場、磁場干擾及良好的熱穩定等特性。10kV高壓柜是電力系統中不可或缺的部分，其安全運行是用戶負荷的重要保證。
