數據中心監測裝置管理有哪些解決方案
類型一：
● 功能要求
遙測：輸入分路的三相電壓、三相電流、頻率、有功功率、有功電度;
遙信：輸入分路的過壓/欠壓，缺相,過流，頻率過高/過低,輸入分路的開關狀態,具備電流、功率需用量分析和統計，實現電壓、電流、頻率、功率等參數的越限報警功能。

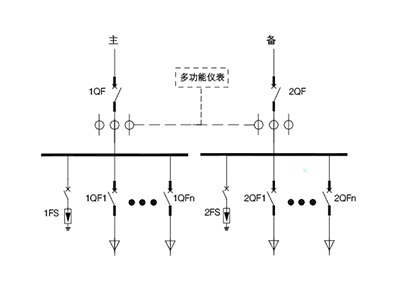

方案一：數據中心監測裝置配電方案示意圖
●配置方案
監控主機 AMC16Z-100
電流互感器 AKH-0.66 XXA/5A
方案二：數據中心監測裝置配電方案示意圖
●配置方案
觸摸屏 AMC7062HT-4(HI)
多功能表 DTSD1352
電流互感器 AKH-0.66 XXA/5A
開關電源 KDYA-DG30-24K
精密配電管理軟件
類型二：
● 功能要求
遙測：輸入分路的三相電壓、三相電流、有功功率、有功電度;
遙信：輸入分路的過壓/欠壓，缺相,過流，輸入分路和輸出分路的開關狀態,具備電流、功率需用量分析和統計，實現電壓、電流、功率等參數的越限報警功能。

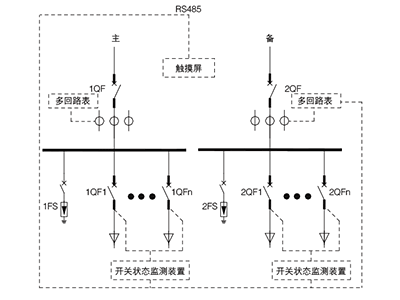

方案一：數據中心監測裝置配電方案示意圖
●配置方案
監控主機 AMC16Z-100
電流互感器 AKH-0.66 XXA/5A
開關狀態監測裝置 AMC16K(有源)
方案二：數據中心監測裝置配電方案示意圖
●配置方案
觸摸屏 AMC7062HT-4(HI)
多功能表 DTSD1352
開關狀態監測裝置 AMC16K(有源)
電流互感器 AKH-0.66 XXA/5A
開關電源 KDYA-DG30-24K
精密配電管理軟件
類型三：
● 功能要求
遙測：輸入分路的三相電壓、三相電流、有功功率、有功電度;輸出分路的單相電壓、單相電流、有功功率、有功電度;
遙信：輸入分路的過壓/欠壓，缺相,過流，輸入分路和輸出分路的開關狀態,具備電流、功率需用量分析和統計，實現電壓、電流、功率等參數的越限報警功能。
數據中心監測裝置配電方案示意圖
●配置方案(進出線)：
多回路表 AMC16Z
進線互感器 AKH-0.66-30I-xxA/5A
出線互感器 AKH-0.66W-12 100A/20mA
7寸觸摸屏 AMC7062HT-4(HI)
開關電源 KDYA-DG30-24
精密配電管理軟件
